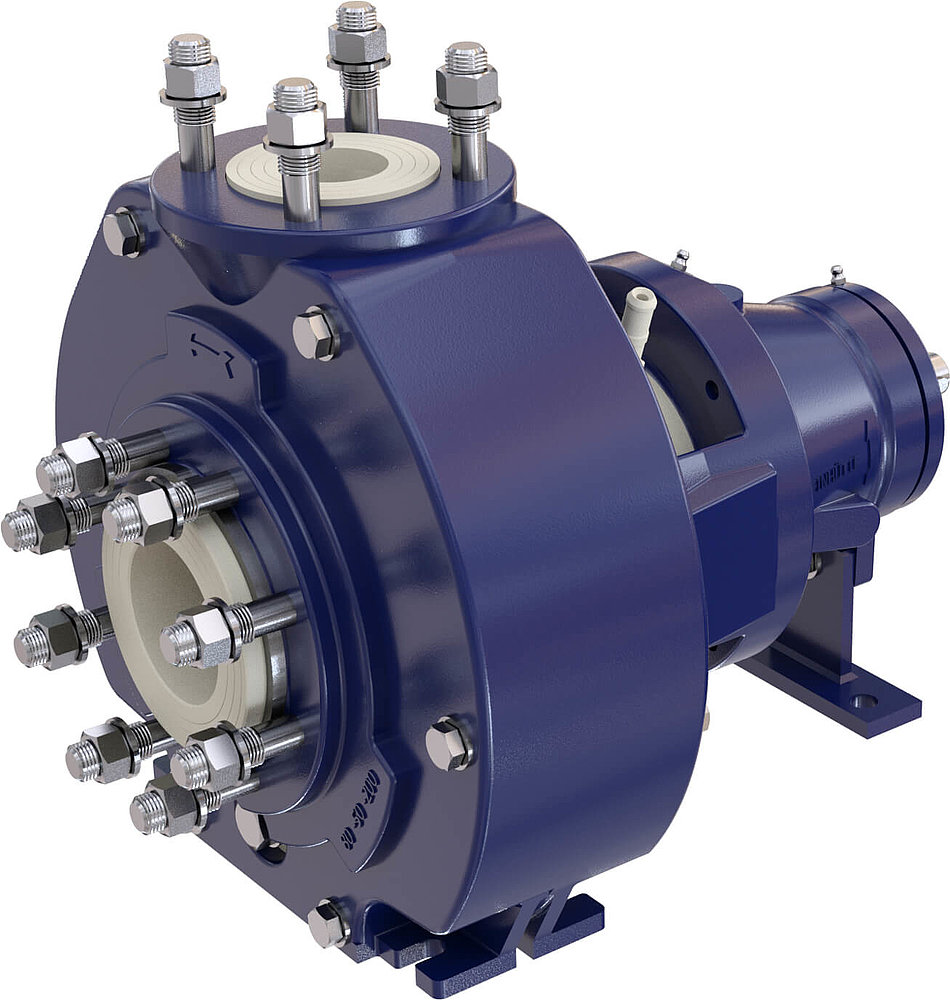

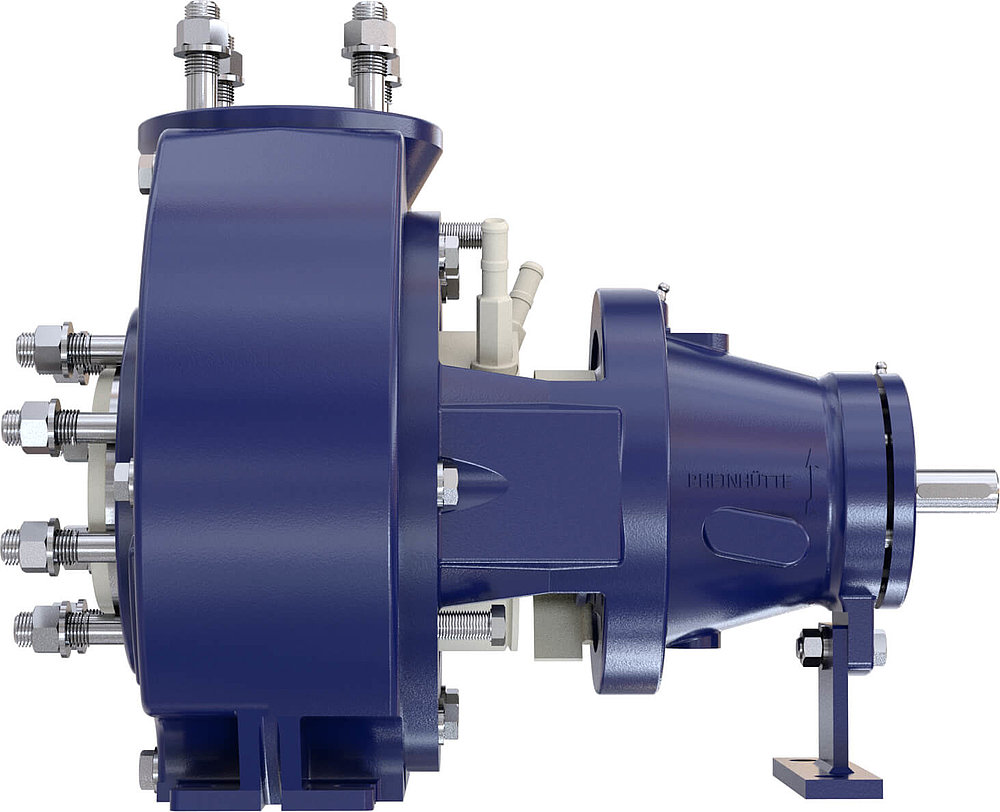

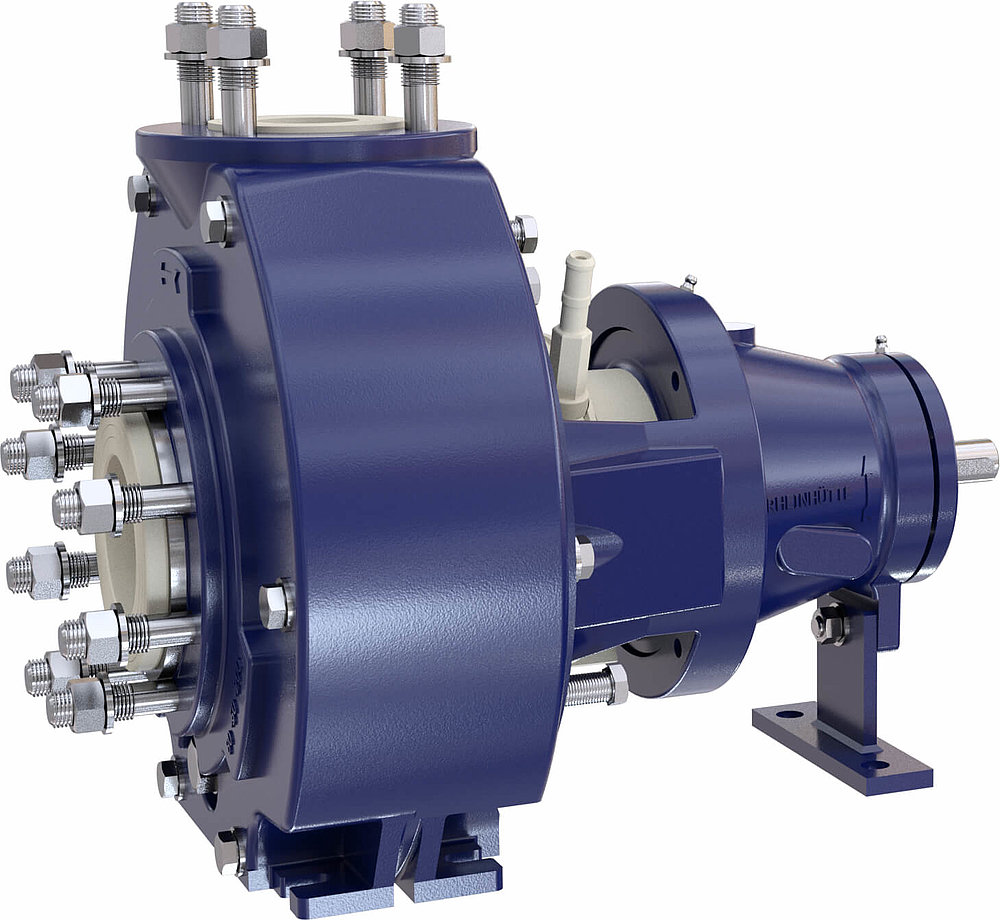

CPDR - Pompe normalisée process plastique

Les pompes des gammes CPDR et CPRF sont des pompes centrifuges horizontales, mono‑étagées, à aspiration axiale et refoulement radial vers le haut. Elles sont normalisées selon la norme EN 22858 (anciennement DIN 24256 ; ISO 2858 et ISO 5199).
La longueur d’installation de la version CPRF est augmentée de la largeur du canal, garantissant ainsi un passage libre du fluide.
Ces pompes sont utilisées pour le pompage de liquides chimiquement agressifs et/ou inflammables et couvrent un large champ d’applications dans les domaines de la chimie de transformation et des technologies environnementales.

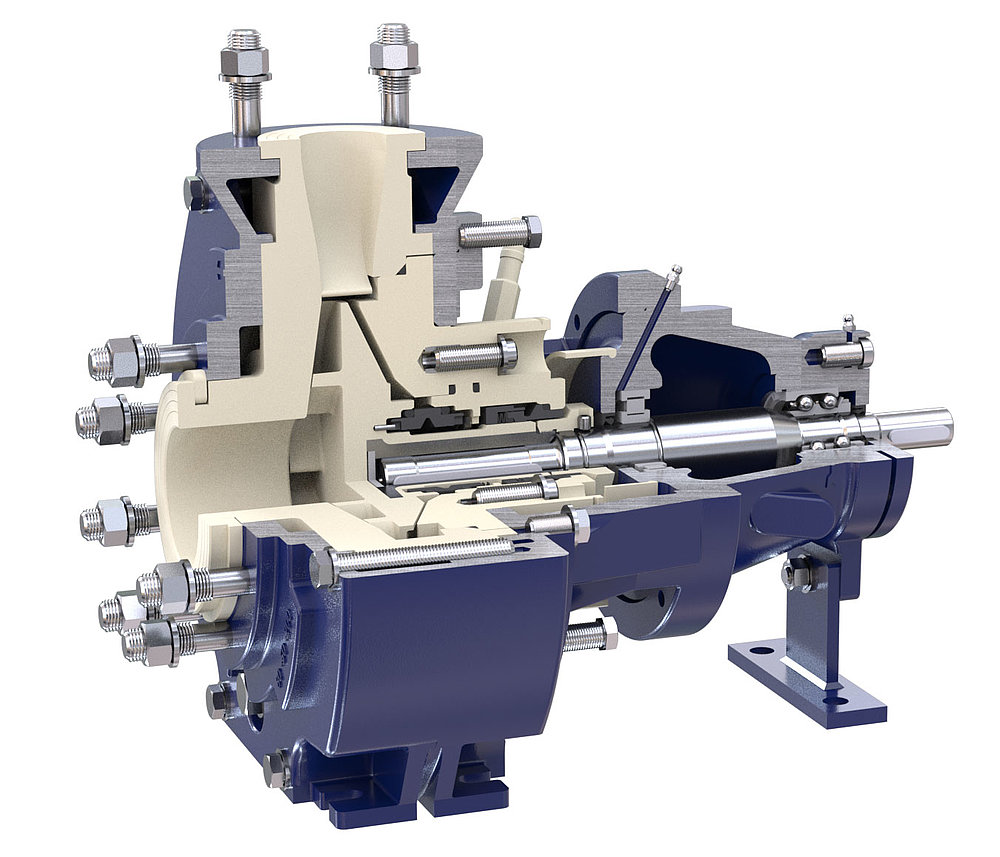

La CPDR, équipée d’une roue ouverte, est destinée au pompage de liquides propres ou contenant une faible proportion de solides.
La CPRF permet le traitement de fluides avec une teneur plus élevée en particules solides.

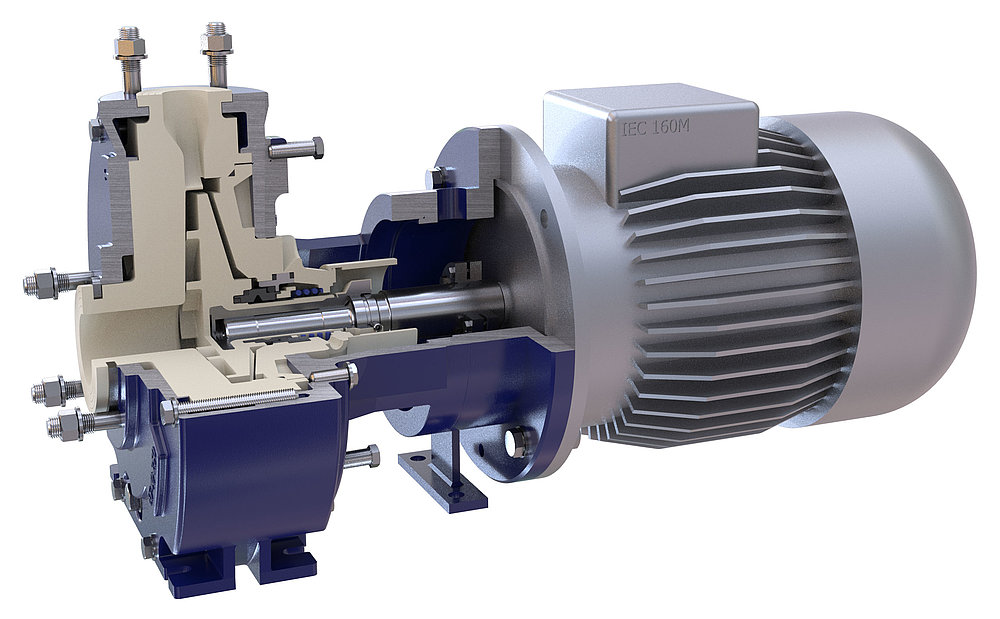

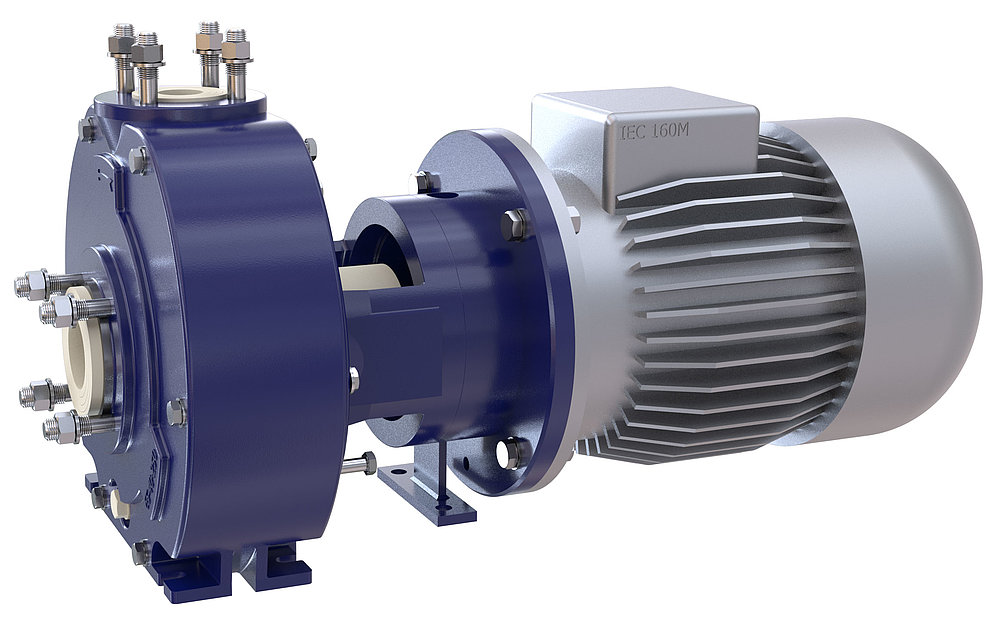

Les deux versions sont également disponibles en exécution monobloc (close-coupled) en alternative à la version à palier.

Données techniques

Type
Pompe centrifuge horizontale

Roue
ouverte ou Vortex (Type CPRF)

Température
-40 °C to 190 °C (-40 °F to 374 °F)

Matériau
Plastique

Plage de débit
Q_max. = 200 m³/h

Pression nominale
à 16 bar

Taille
DN 32 - DN 80

Plage de pression
H_max. = 100 m

Norm
ISO 5199, ISO 2858, EN 22858

Type
horizontale, monocellulaire

Construction
Construction process normalisée selon ISO 2858

Type d'installation
Sur socle ou sur châssis

Température ambiante
-20°C to 60°C (-4 °F to 140 °F)

Valeur maximum de solides
environ. 5 %
